 Product Overview |

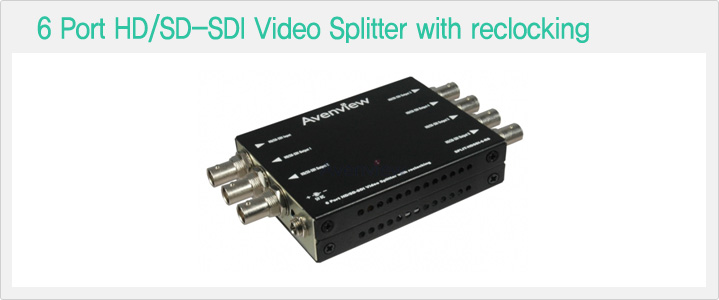

The SPLIT-HDSDI-6-RS는 리얼 타임 모니터링을 위한 SDI (SMPTE 259M and SMPTE 344M) 또는 HD-SDI (SMPTE 292M) 신호를 완벽하게 원 소스와 똑같이 분배하고 증폭시켜 6개의 SDI 출력으로 내보내줍니다.
HD-SD신호는 140미터 SDI신호는 300미터 이상 리클로킹 하고 균일하게 신호를 분배해줍니다.
SPLIT-HDSDI-6-RS는 동시에 4개의HD-SDI 또는 SD-SDI 디스플레이를 하기 위해서 HD-SDI or SD-SDI 비디오 소스를 분배 시켜 줍니다.
|
|
|
| Technical Specifications |
|
Input Connector |
1 x BNC SMPTE 292M SMPTE 259M
|
|
Output Connector |
6 x BNC SMPTE 292M SMPTE 259M |
|
Data Rates |
1485, 1483, 270, 143 Mbps |
|
Equalization |
up to 300m (1000 Feet) |
|
Amplitude |
with 800mV+-3% (<10%) |
|
Rise Overshoot |
less than 2% (<10%) |
|
Fall Overshoot |
less than 2% (<10%) |
|
Long time jitter |
0.195 ui (<1.0ui) |
|
Timing jitter |
0.195 ui (<1.0ui) |
|
Alignment jitter |
0.127 ui (<1.0ui) |
|
Power Supply |
5VDC |
|
Operation Temperature |
0℃ to 55℃ |
|
|
|
|
|

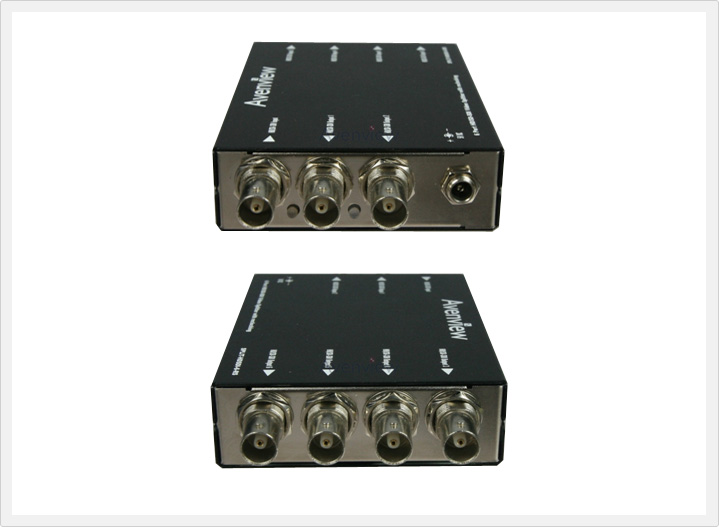

Additional Images
|
 |
|
|
|
|
|
|
