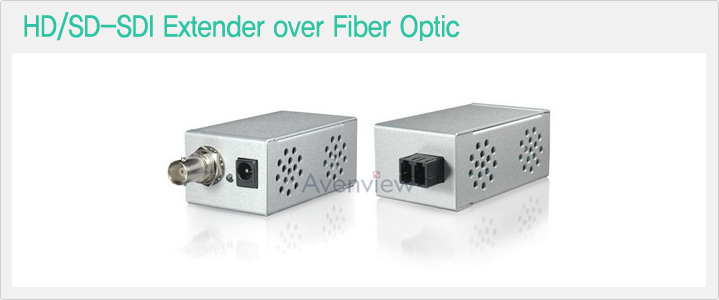

| Home > 제품소개 >Avenview> HD/SD-SDI Extender over Fiber Optic |
|
|
|
 |
|
|
|
Product Overview |
FO-HDSDI-SET는 멀티 모드 광 케이블의 메타데이터 그리고 오디오, SDI 비디오 두 가지 신호를 멀티로 전송을 하기 위하여 이상적이고 경제적으로 설계 되었습니다. 트랜스미터 모듈(FO-HDSDI-S)은 1개의 HD/SDI 전기 입력을 받고, SMPTE 292M SMPTE 259M 또는 DVB-ASI 전기 SDI 이2개의 신호가 멀티 모드의 광 SDI 신호로 완벽하게 변환됩니다. 리시버 모듈은 입력 LC커넥터에서 광 신호를 받고, 그 후에 전기 SDI 신호로 완벽하게 변환시켜줍니다.
양쪽의 트랜스미터와 리시버는 일관된 품질의 신호를 구성하기 위하여 입력장치에서 equalizing 과 relocking을 제공 합니다. FO-HDSDI-SET는 오늘날 CATV 헤드엔드 스튜디오와 비디오 편집, 제작들에 아주 적합한 방송 관련아이템 입니다.
추가적으로 FO-HDSDI-SET는 신호를 안전하게 전송하고 외부 특성에 강하므로 정부나 군대, 병원 같은 곳에서 자주 찾는 제품입니다.
|
|
|
|
|
Technical Specifications |
Model |
FO-HDSDI-S |
FO-HDSDI-R |
Model |
Transmitter (TX) |
Receiver (RX) |
SDI Standards |
SD-SDI & HD-SDI |
Auto HD/SD-SDI Detection |
YES |
Supported Protocols |
SMPTE 259M (270Mbps / 360Mpbs), DVB ASI (270Mbps)
SMPTE 292M / HDTV (1.485Gbps and 1.485/1.001Gbps)
|
Video Bandwidth |
[1.485Gpbs & 1.485/1.001Gbps] |
Data Rates |
270 / 1483 / 1485 Mbps |
Supported Video |
[HD] 720p50/59.94/60, 1035i50/59.94/60, 1080i50/59.94/60, 1080p24/30
[SD] NTSC@59.94Hz, PAL@50Hz |
SDI signal type |
SMPTE-292M, SMPTE-259M, DVB-ASI |
Output impedance |
75W |
Auto Reclocking Mode |
Automatic detection: 270Mbps / 1.483Gbps / 1.485Gbps
Automatic bypass: 177Mbps / 360Mbps / 540Mbps |
Cable equalization |
[HD-SDI] up to 150m (500ft)
[SD-SDI] up to 300m (1000ft)
|
[HD-SDI] up to 125m (410ft)
[SD-SDI] up to 300m (1000ft) |
Audio support |
Yes |
RP-918 pathological patterns |
Immune |
Input Connectors |
1x BNC (SDI) |
1 x Optical LC (SDI) |
Output Connectors |
1x Optical LC (SDI) |
1 x BNC (SDI) |
BNC connector |
75W inter-locked socket |
Optical Fiber Connector |
LC Type |
Fiber Optics |
Wavelength: 850 nm
Extinction ratio: 8-10
Overshoot < 10%
Optical power: -4 to -10 dBm
Type: Multi-mode
Jitter < 0.2 UI
Rise/fall < 500 pS
Receiver sensitivity: -17 dBm
|
Dimensions |
4.3o x 1.6o x 1.2o (L x W x H)
|
Weight |
155g |
Power Supply |
5V 4A DC |
Power Consumption |
5 Watts (max) |
Operating Temperature |
0~40?C [32~104?F] |
Storage Temperature |
-20~60?C [-4~140?F] |
Relative Humidity |
20~90% RH [no condensation] |
|
|
|
|
|
